两段式挖掘机伸缩臂-带卷管器与不带卷管器的差别

作者：林宗健（林工机械设备（江门）有限公司）

在转发前请标明作者与出处，相互尊重是社会文明进步和发展的驱动力！看小说白漂的不算，呵呵！

两段式伸缩臂根据结构不同分为两种类别，一种是带卷管器，另外一种是不带卷管器。北方用不带卷管器的用户多

一些，南方选择带卷管器的用户多一些。从目前市场应用来看，带卷管器的两段式伸缩臂更能适应于大多数工况，并且

由于铲斗油缸的高压软管使用卷管器收纳后，施工中避免了软管外置对施工产生不合理的干涉。当然由于设计结构和配

置的差异，带卷管器的两段式伸缩臂市场售价也高于不带卷管器的两段式伸缩臂，没什么钱的用户一般会考虑先使用不

带卷管器的两段式伸缩臂过渡一下（说实话容易挨打）。

根据本人十几年的从业经验，两段式伸缩臂改装用户们大多数选择（150-360挖掘机型）。因为挖掘机动臂的长度

因素，决定了厂家的生产规格设定在（10-16米）区间。有个同学就想当个鸡头，问大爷：我把动臂加长，那两段式伸

缩臂是不是可以做个18、20米啊！给这位同学顶个大拇指，你咋就这么聪明呢！是的，你说的对，只要你的挖掘机发动

机，液压泵功率足够，对于运输也没有影响，厂家可以满足你所有的与众不同！火箭咱造不了，大炮又不敢造，但是给

你的挖掘机拉个皮，隆个胸、做个小改造，还收手拿把掐，要什么姿势你尽管提！

两段式伸缩臂前端可以装什么工装呢,以下几种供你选择：标准土方斗、贝壳斗、梅花爪、抓木器、破碎锤、旋挖钻

头。你想好需要什么工装了吗？

关于带卷管器伸缩臂的售后维修方面再多说两句，假设伸缩臂的伸缩油缸出现质量问题，怎么在伸缩臂不需要拆

卸，单独拆卸伸缩油缸的方法（有些企业产品没有设计这个功能）。一、把伸缩臂的内臂筒伸出一部分，直到伸缩油

缸前销全部露出，拆掉螺丝或者弹簧卡，然后用100斤的大锤狠狠的打它；二、拆掉卷管器，跟卷管器相连的软管要

先拆掉；三、拆除软管定位架；四、再用200斤的大锤把伸缩油缸后销打出来；五、拉出伸缩油缸；六、我说明白了

没有？

关于两段式伸缩臂的原理和结构，相信能把这段文字看完的都是猴哥，废话不多说，请看图。

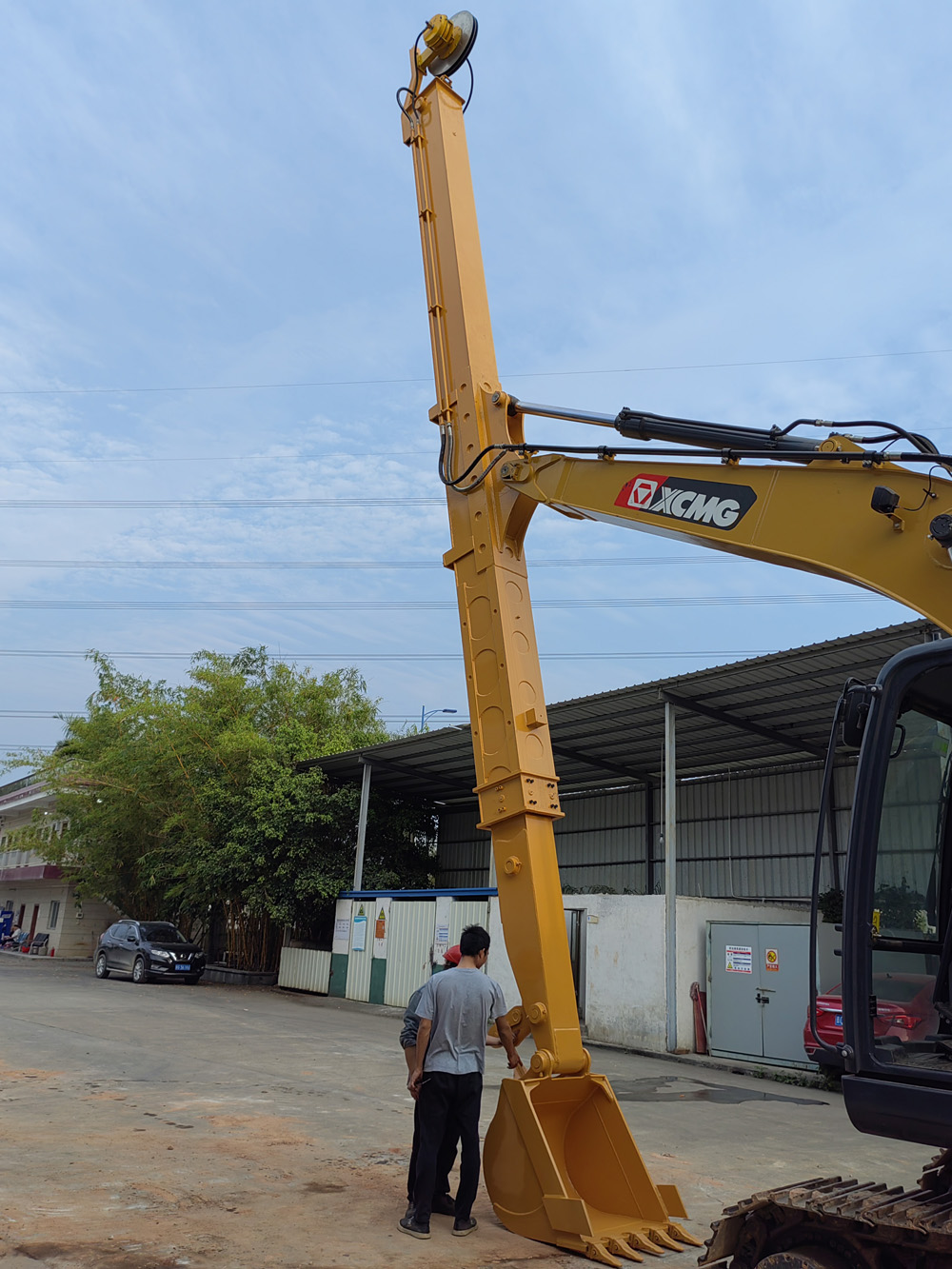

带卷管器的两段式伸缩臂如图：

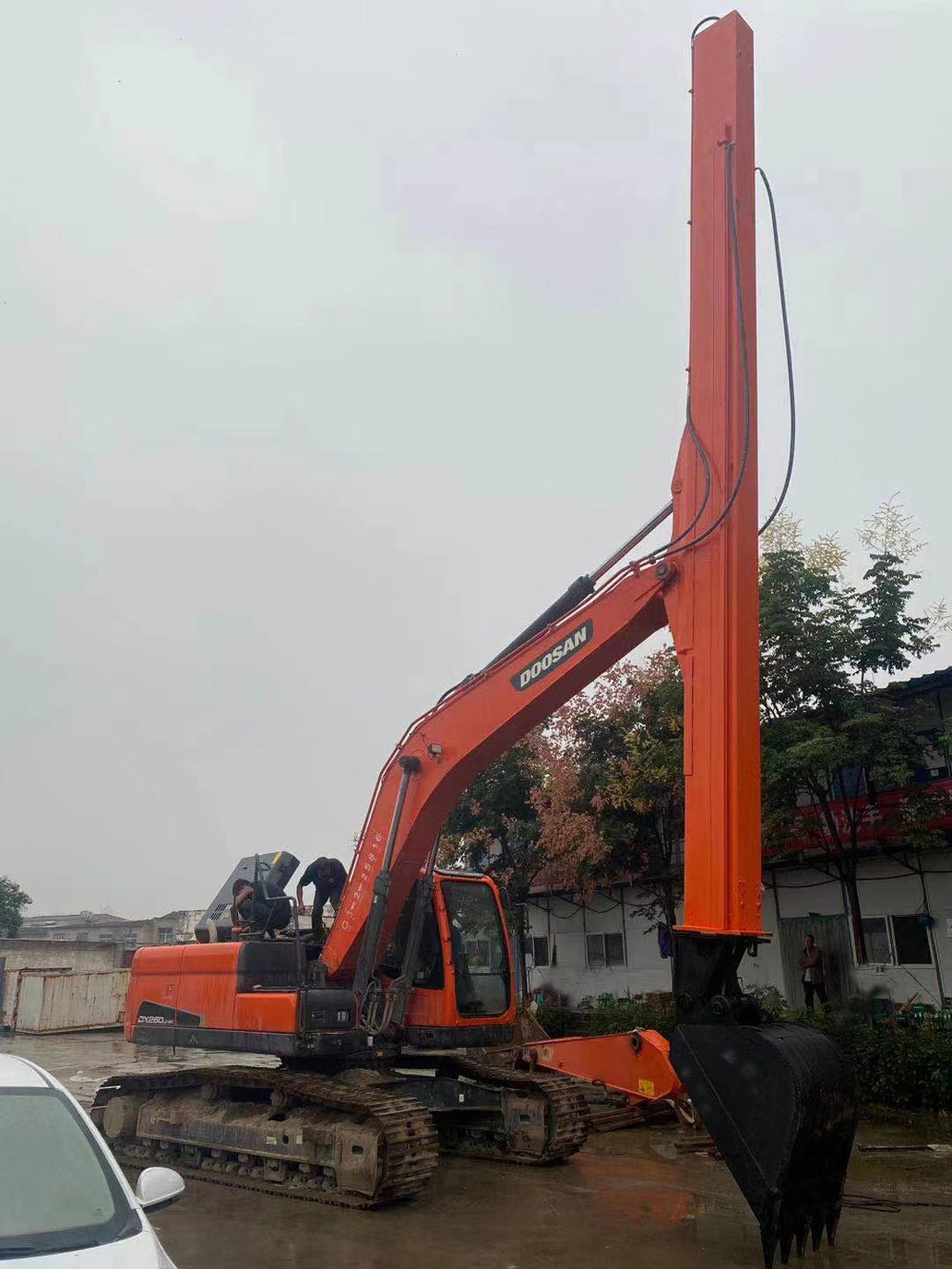

不带卷管器的两段式伸缩臂如图：
